DH03E-1-TH皮带打滑测速装置详细介绍

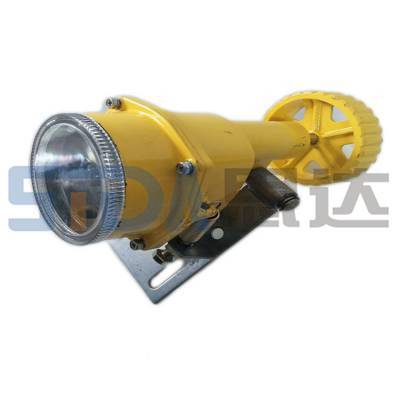

思达DH03E-1-TH皮带打滑测速装置

工作原理

打滑开关用于对输送机带速进行检测的新型装置，对带速进行实时检测，已广泛应用于输送系统中胶带上，为胶带机的运行提供了可靠的检测手段。需水平安装在上行胶带和下行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。当触轮随胶带机运行而带动内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大，然后进行计数。其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑等。同时，执行电路输出相应的开关信号。

思达DH03E-1-TH皮带打滑测速装置

特点

1：非接触式，无易损原件，使用寿命长；

2：防护等级高，密封性好，可防水、放尘，防凝露；

3：铝合金压铸外壳，抗压，抗冲击力强；

4：外壳经过烤漆喷塑处理，耐腐蚀性强；

5：一体式设计，安装方便，实用简单，两螺栓固定；

6：采用ARM单片机作为控制单元，反映速度快，精度高，误差小；

7：双排数码显示，LED指示灯显示，可现场观察与误会；

8：高精度4~20mA 模拟量输出

9：轻、重报警双shuangkai量输出

10：采用高接点容量继电器输出

思达DH03E-1-TH皮带打滑测速装置

使用与安装

先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。

安装后应满足下述要求

1.打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm

2.本机出厂时已配长度为1.0米电缆线，接线方式参照标牌所标线色

思达DH03E-1-TH皮带打滑测速装置

注意事项

  1.  用户如需自行调整开关动作转速，则必须具备调速装置以及精度较高的转速表配合进行。当打开后盖后要仔细均衡地调节螺母的松紧，以使两个速度控制弹簧受力均等。

  2.  本开关适用于同极使用的控制电路。

  3.  接线时请注意认定常开和常闭触头。

  本产品应每年做定期维护和检测确保其精度。

思达DH03E-1-TH皮带打滑测速装置

主要用途及适用范围

主要用于检测带式输送机,在运行中出现的胶带与滚筒之间的打滑。本装置采用比较的方式对胶带额定速度和从动滚筒线速度（即输送带实际运行速度）来检测输送带打滑的数据。并且能够及时发出报警及停机信号，防止输送带打滑造成事故和损失，亦可用于多条输送机联锁起动和停机。非接触式速度监控传感器安装在从动滚筒一端，与输送带不接触，避免了对输送带的损伤和接触不良造成的误差。本装置的主机为单片计算机系统，具有较高的智能化程度和可靠的工业性能。适用于煤矿、冶金、电力、化工、交通等行业。
